白車体でも意外と合う。

はじめに
実は2ヶ月ほど前にHONDA純正オプションのアンダーカウルを注文していました
正直OVERマフラーを装着した時点で、もうこれで完成で良くないかという思いがあったのですが、忘れた頃に届いてしまったので装着させたいと思います。

用意したもの

HONDA純正オプション アンダーカウル

・ソケットレンチ

・六角レンチ


届いたもの
IMG_20240815_162539

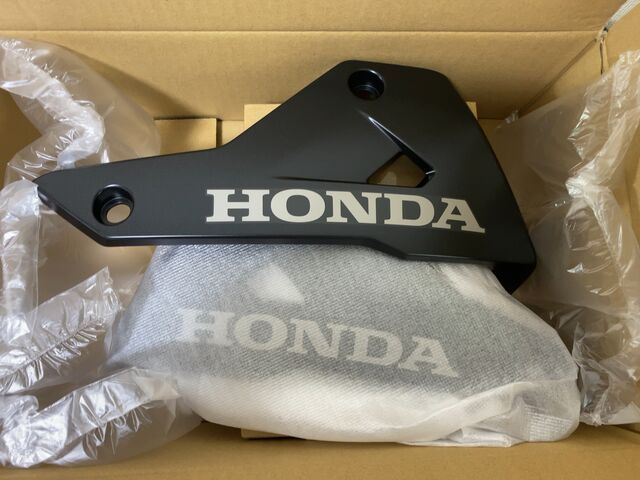

こんな感じで意外とコンパクトなダンボールで届きました。
アンダーカウルの他に金具やボルト類が同梱されています。
説明書に関しては同封されておらず、ここからダウンロードしてねという案内の紙だけ入っていました。


取り付け①
IMG_20240903_143838
IMG_20240903_143846

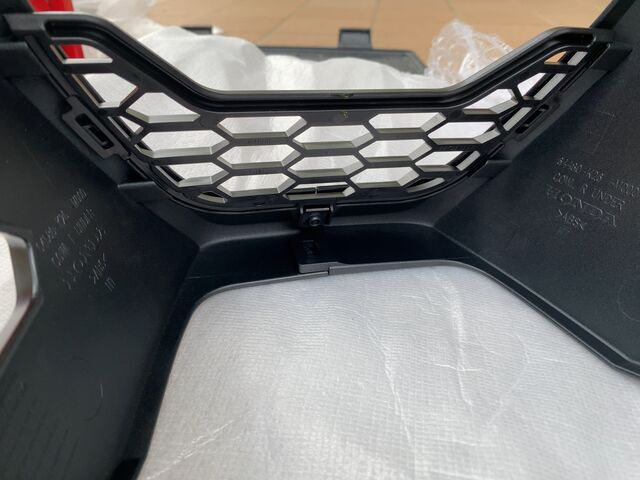

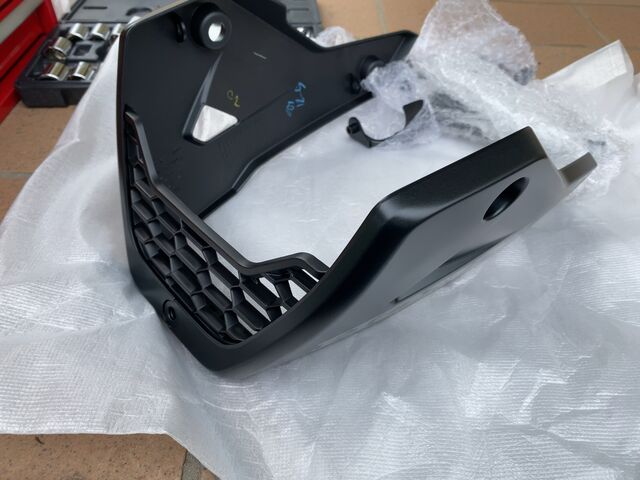

まずはアンダーカウルを仮組みしておきます。
左右を合体させたら網的なものを付けて、さらに中央部分には忘れずに金具を付けておきましょう。

取り付け②
IMG_20240903_143221
IMG_20240903_143345
IMG_20240903_143419

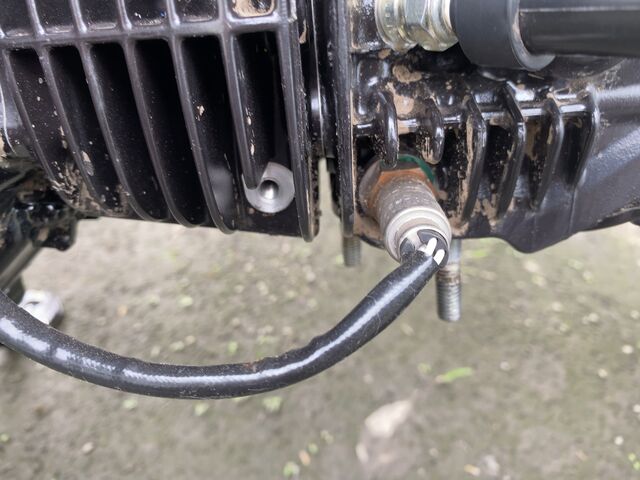

次に車体左右についているO2センサーカバーと油温センサーカバーを外します。
どちらもボルト1本だけです。

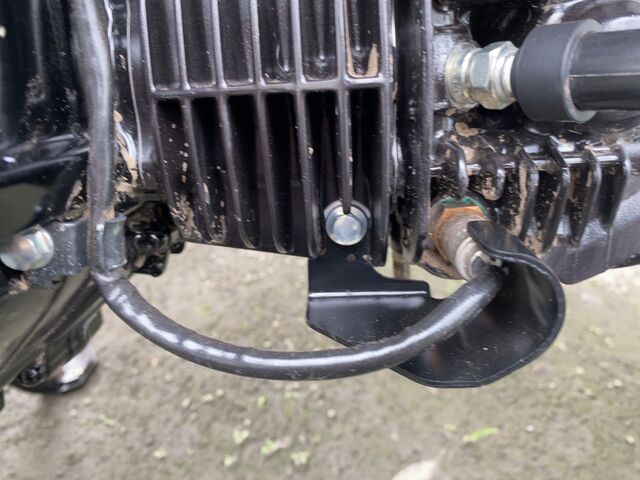

IMG_20240903_144912

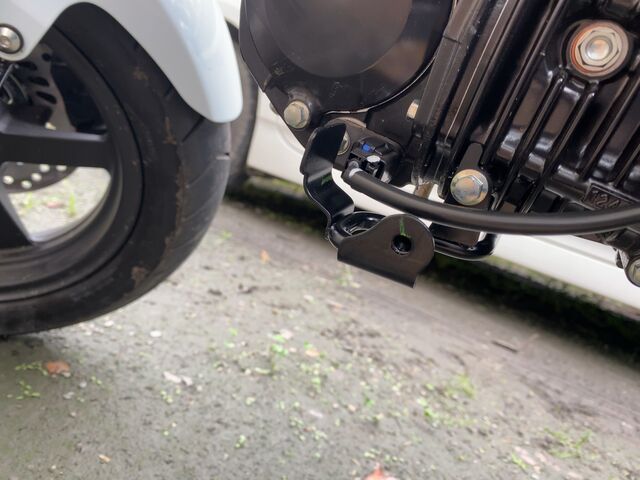

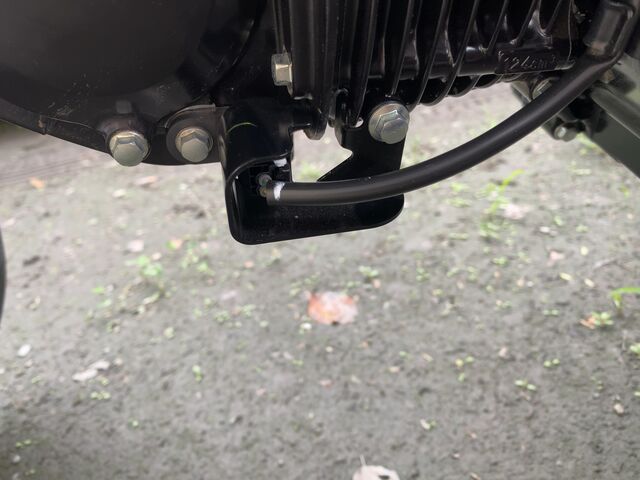

取り外したら、その位置に付属の金具を取り付けます。


取り付け③
IMG_20240903_144407
IMG_20240903_144512

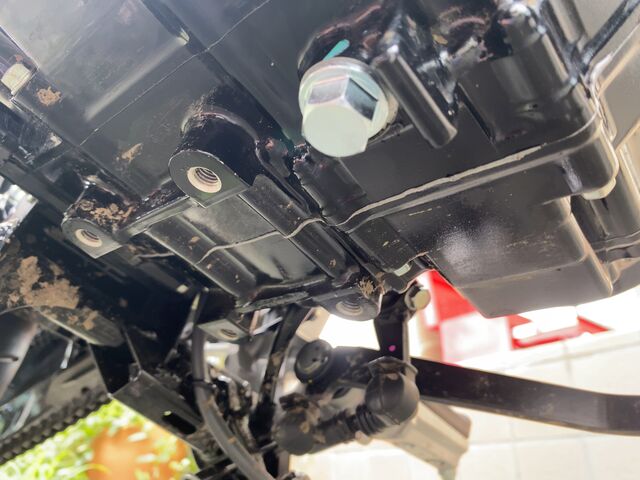

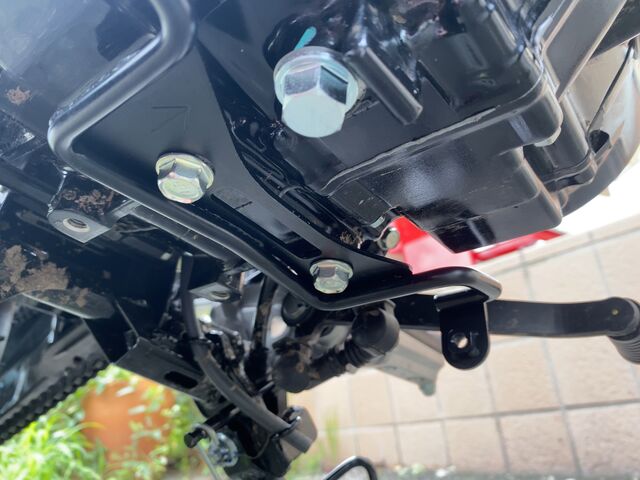

次に車体下側にボルトの穴が空いているので、ここにも付属の金具を取り付けます。

取り付け④
IMG_20240903_150025

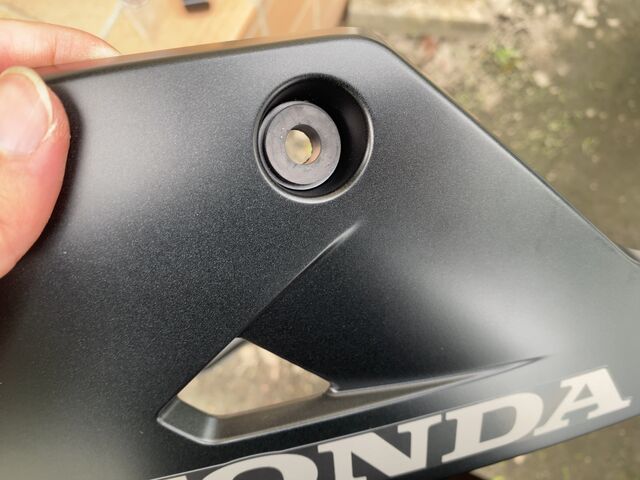

あとは仮組みしたアンダーカウルにキャップやカラーを取り付けて、

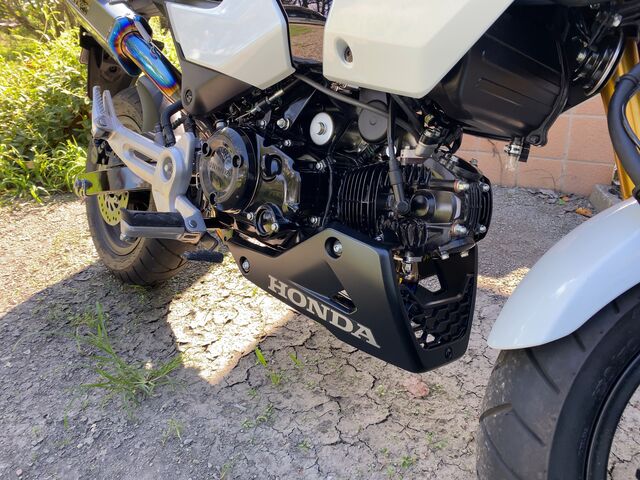

IMG_20240905_145236
その後車体にボルトで取り付けます。
1ヶ所(右側前方)だけワッシャーを使うので注意して下さい。

クリアランスの確認

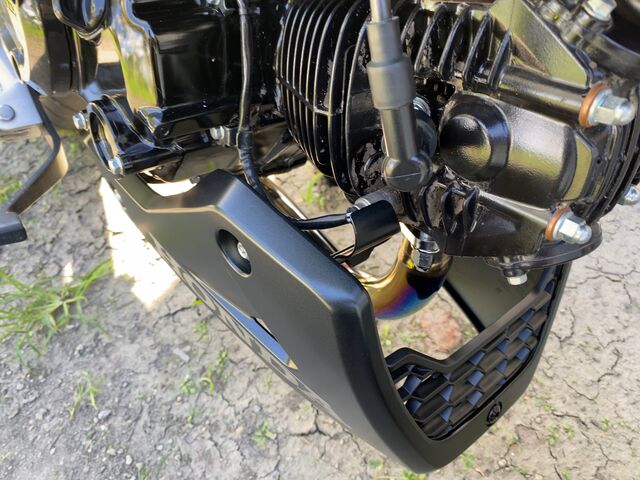

IMG_20240905_145242
OVERのサイトではマフラーと同時装着はまだ確認できていないと記載されていましたが、特に問題なく取り付け出来ました。

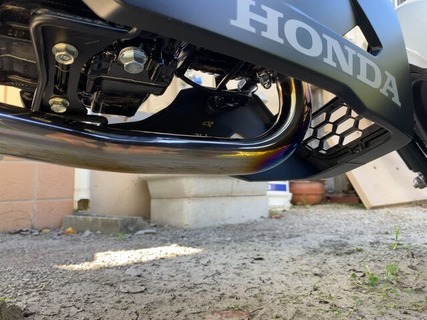

IMG_20240905_145255
また、オイルドレンボルトへのアクセスも問題なさそうです。
