ちょうど気分が乗ったので行いました。

はじめに
本来であればキャブレターOH後やアイドリング不調時に行いますが、奇跡的に私の車両はアイドリングのズレがあまりないので正直やる必要はありません。
ただ、以前キャブレターをオーバーホールした際に同調をすっ飛ばした記憶があるのでこのタイミングで行いたいと思います。

※人によってはエアクリーナーを付けた状態で同調を取るべきとの意見があるようですが、今回は工具の問題でエアクリ無しで行いました。

用意したもの

・バキュームゲージ

・サブのガソリンタンク

・プラスドライバー(できればロング)

・ガソリン

作業①
IMG_20240504_141047

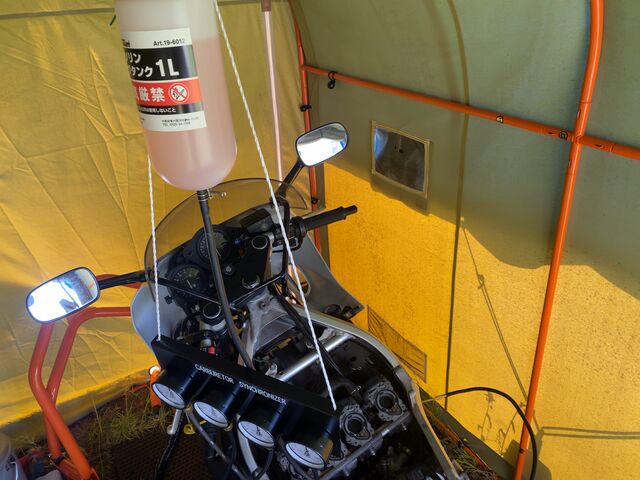

作業を行う前にエアクリーナーまで取り外しておきます。
また、左右のカウルも邪魔になるので外しておきます。

作業②
IMG_20240504_112858
次はバキュームゲージとキャブをチューブで繋ぎます。
1番キャブはガソリンタンクの負圧チューブをそのまま使用します。

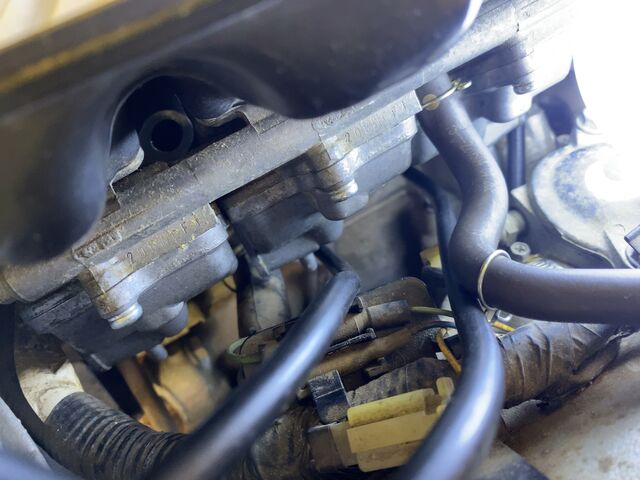

2番、3番キャブは上の写真の場所にゴムのキャップが付いているので、それを外して接続します。

IMG_20240504_111211
IMG_20240504_111446

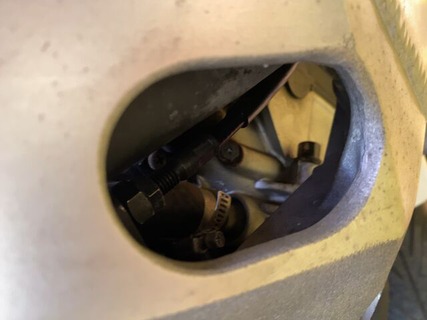

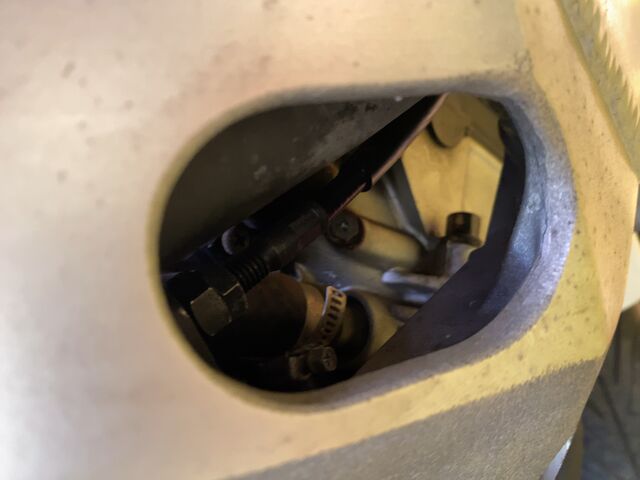

4番キャブはボルトでメクラされているので、プラスドライバーで外してデイトナのバキュームゲージに付属のジョイントを接続します。

※車両左から1番、2番、3番、そして一番右側が4番キャブです。

作業③
IMG_20240504_141100
IMG_20240504_141111

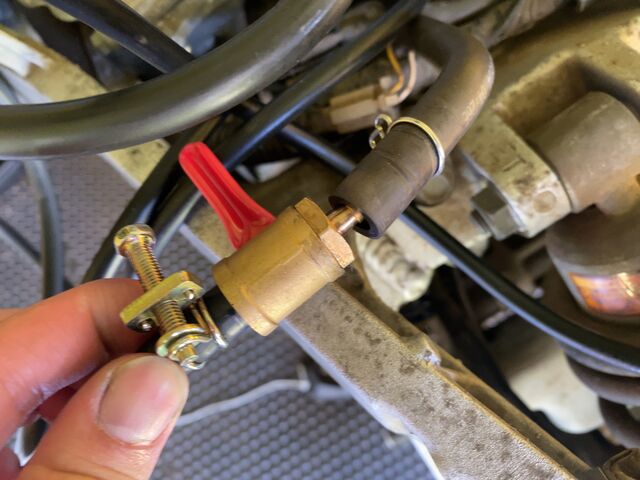

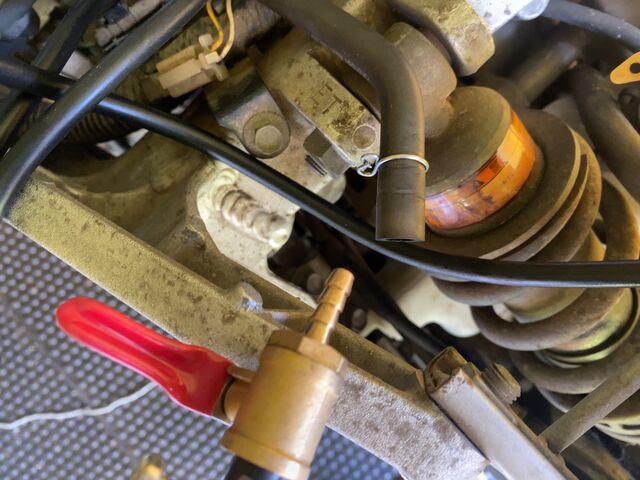

次はサブタンクを燃料ホースに繋ぎますが、付属のコックはサイズが小さすぎて合いません。
なので今回は車両の燃料ホース自体を外し、そしてこのコックを外した状態で直で車両に接続させました。

作業④
IMG_20240504_151558
すべて繋がったらバキュームゲージ付属の説明書通りに進めていきます。
上の写真が調整前の値になります。
3番キャブを基準とすると、1番と4番キャブが少しずれていますがそれでも誤差の範囲内のような気がします。

※注意点としてゲージを完全に閉じた状態で暖気をして、それから一度エンジンを切ってゲージのバルブを開けるよう書かれていました

作業④

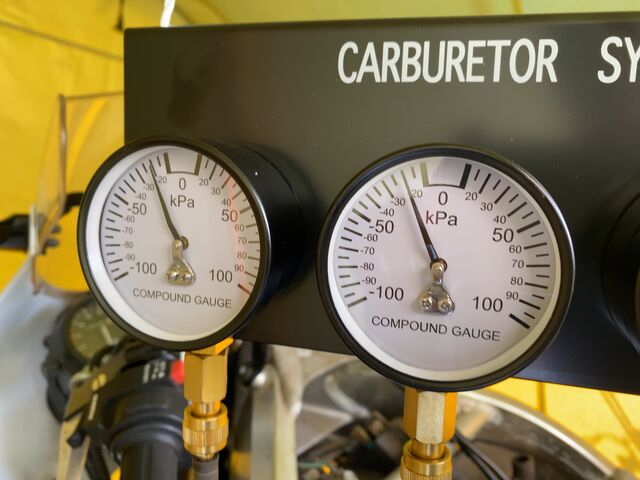

IMG_20240504_152219
こちらの写真がバッチリ合わせたものです。
アイドリングは回転数1500+-100rpmを基準とします。
調整自体は1番と2番キャブの間(A)、2番と3番キャブの間(B)、3番と4番キャブの間(C)それぞれにアジャストスクリューというプラスの調整ネジがあります。

具体的な合わせ方は、
Aの調整ネジで1番と2番キャブを合わせる
②Cの調整ネジで3番と4番キャブを合わせる
③最後にBの調整ネジで(1番、2番)と(3番、4番)を合わせます

作業後のアイドリング



元々そこまでアイドリングが不調だった訳ではありませんが、それでも以前より安定するようになりました。
