鍵穴が見つけやすくなりました。

準備
・キーシリンダーライト本体
IMG_20201031_152553

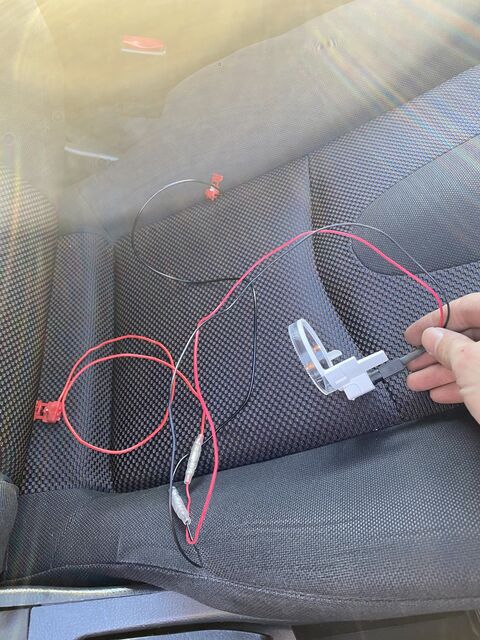

そのままでは使用できないので下記の加工を行います。
・付属のLEDライトを取り外して購入したエーモンのライトを取り付ける。
 (このとき、ライトを取り付ける部分の穴をドリル等で拡張させる必要があります。)
・配線がこのままだと短いので延長させる。
・配線を割り込ませるために配線コネクターを取り付けておく。

IMG_20201031_141030
加工が終わったらいよいよ取り付けです。

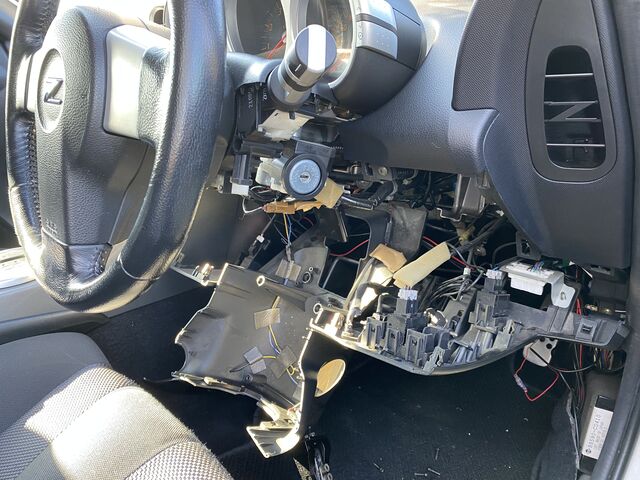

運転席下部のヒューズがある位置のサイドカバー、ハンドル下のカバー、OBD周りのカバーをそれぞれ外します。何箇所かネジ止めされていますが、それだけですので簡単に外すことが出来ます。

IMG_20201031_141033
シリンダーには樹脂の黒いリングが嵌っているのでこれを外して加工したシリンダーライトをはめ込みます。特に何かに引っかかる部分はなく、本当にはめ込むだけです。


 ④
bcm2
上記画像のサイトです

配線はBCMへ行います。画像内③の36番(白)にLEDのプラス、32番(ピンク)にマイナスを接続します。
コネクタ上下に気を付けて割り込ませて下さい。
あとは動作確認後に配線が邪魔にならないようまとめ、元に戻して終了です。

まとめ
IMG_20201031_160240
作業は簡単ですが普段触れることはないBCMへアクセスするので多少気を使いました。しかしこれで鍵穴が分かりやすくなったので取り付けた甲斐がありました。
