エンジンルーム内のドレスアップです。


今回購入したのはこちらとなります。

・ キノコ型エアクリーナー本体



・ホース接続用アルミパイプ 外径76mm



・ホース接続用アルミパイプ 外径51mm



・異経シリコンホース 51mm/76mm



・HKS 交換用フィルター(今回のエアクリーナーにぴったりの大きさでした)



今回はエアクリーナーの外径が76mmでしたので余計に接続用パイプが必要になってしまいました。ソニカは外径51mmなので、51mm用のエアクリーナーでしたら76mmアルミパイプと異型シリコンホースは必要ないかと思います。
(51mmのキノコ型エアクリーナーってあるんですかね?)

汎用品のため用意した物が多くなりましたが、下記のような専用品ならすべてセットになっていますし、取り付けも簡単だと思います。







それでは実際に取り付けていきます。


IMG_0254
まずインタークーラーカバーを外し、純正のエアクリーナーを取り外します。
本体下部にボルトにあるボルト2本(M10)、それとホース1本を外します。

IMG_1067IMG_1069

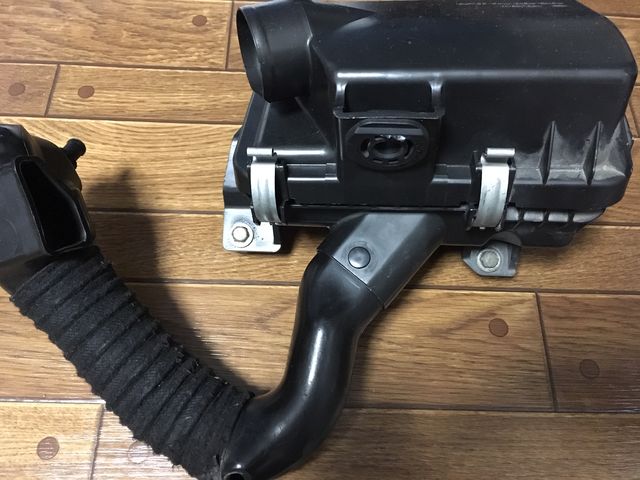

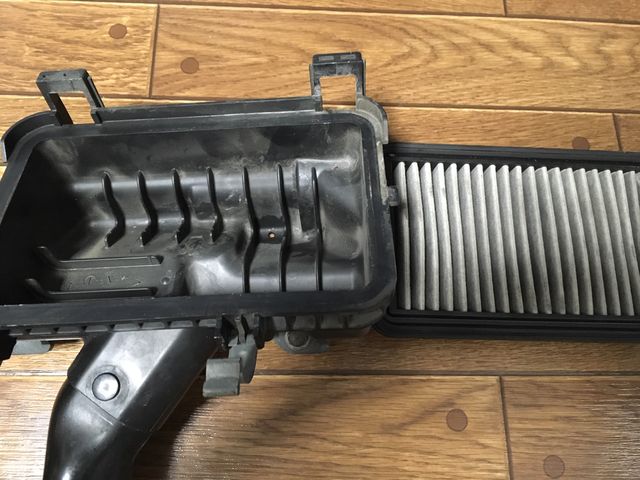

純正エアクリーナー本体です。蓋も外れます。


このとき、カウルルーバーが邪魔だと感じた場合は取り外しても良いかと思います。
カウルルーバーの取り外しにはワイパーと何箇所か固定を外す必要があったので、私は面倒と感じ外さずに無理やり取り付けを行いました。


キノコ型を取り付けます。
車側に取り付ける前にシリコンホースやアルミパイプ、エアクリ本体等を組んでおくと楽かもしれません。固定はホースバンドですので簡単です。

キャプチャ

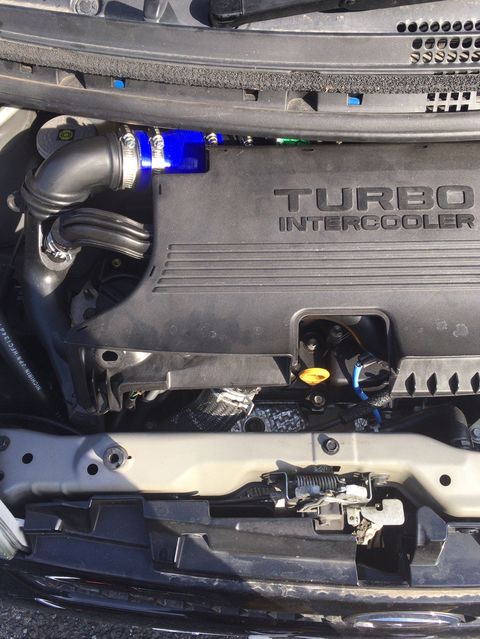

こちらが取り付けた画像となります。
今回は余計に変換パイプを取り付けましたのでブローオフとの隙間がギリギリになってしまいました。
ただ干渉はしていないので良しとします。


余談
IMG_0423
カバーを付けると案の定大半が隠れてしまいます。
